RADAR : Brouillage Wifi

3 Radars météorologiques en Nouvelle-Calédonie

   La Nouvelle-Calédonie dispose de trois radars météorologiques (en savoir plus). Ces équipements, bien qu'onéreux, sont essentiels pour fournir en temps réel des informations sur la localisation et l'intensité des précipitations. Ils contribuent à l'exercice de l'ensemble des missions de Météo-France et en particulier aux missions aéronautiques ainsi que de sécurité des personnes et des biens (les missions de Météo-France).

Les précipitations (pluie, grêle, etc.) ont la propriété de réfléchir certaines ondes électromagnétiques. Le radar météorologique exploite ce principe : il émet une onde électromagnétique et mesure l'onde réfléchie en retour. Les radars météorologiques fonctionnent en permanence pour scruter toutes les directions qui les entourent et ce pour plusieurs élévations (en savoir plus).
Les radars de Nouvelle Calédonie émettent une onde électromagnétique dont la fréquence centrale est de 5.625 GHz .
Comme les précipitations ne réfléchissent qu'une infime partie de l'onde reçue, les radars météorologiques ont une grande sensibilité et sont capables de détecter des ondes électromagnétiques de très faible puissance (10^-9 W) dans leur domaine de fréquence

Brouillage d'un radar météo par un réseau Wifi

   Tout comme un radar, un équipement Wifi émet et reçoit des ondes électromagnétiques. Lorsqu'-il utilise une fréquence proche de la fréquence propre du radar et que ses émissions sont reçues par celui-ci, elles peuvent être interprétées comme une réflection provoquée par des précipitations. Ainsi, le radar météorologique peut être brouillé, même si l'émetteur Wifi est situé à plusieurs kilomètres, et l'information qu'il devrait délivrer sur les précipitations peut devenir inutilisable (voir exemples fig 1 et 2).

radar1   radar2

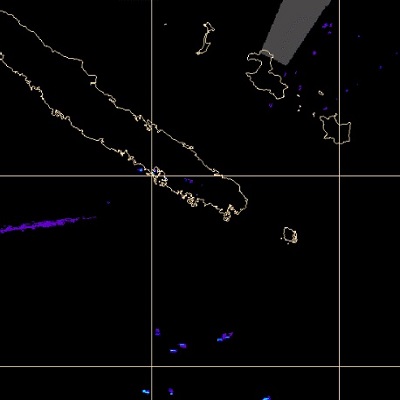

 llustration 2: Le brouillage apparait sur une direction distincte dans l'Ouest sud-ouest.

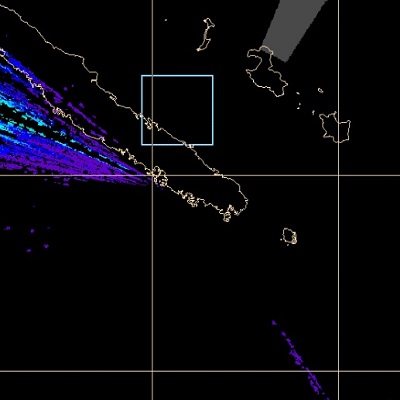

llustration 1: Le brouillage est plus important et rend l'image inutilisable sur tout le quartier ouest à nord-ouest.

   Les équipements Wifi exploitent communément 2 gammes de fréquences situées : l'une à 2.4 GHz, et l'autre à 5 Ghz. L'exploitation de cette dérniére, qui peut brouiller les radars météorologiques, a été autorisée en Nouvelle-Calédonie en 2013 à la fois afin de pallier au manque de fréquences disponibles dans la gammes des 2.4 GHz et également pour offrir des débits plus importants aux utilisateurs.


   Afin de prémunir les radars des brouillages préjudiciables, les équipements Wifi sont équipés d'un protocole d'accès au spectre radioélectrique appelé DFS (Dynamic Frequency Selection) qui permet de détecter si un radar est en fonctionnement dans leur environnement dans la bande de fréquence considérée, et éviter toute opération dans cette dernière le cas échéant en s'en décalant suffisamment.


   Toutefois, le DFS peut dans certains cas dysfonctionner du fait soit de l'équipement lui-même (défaillance ou non conformité), soit de l'utilisateur (désactivation du protocole ou choix de la zone géographique – les équipements Wifi conforment à la norme en vigueur ne permettent plus ces actions), soit, plus rarement, de la topologie de la liaison Wifi par rapport au radar. Ainsi, depuis 2014, le radar de Nouméa a été brouillé en plusieurs occasions (voir exemples d'images brouillées). Les brouillages qui ont été constatés sur le radar de Nouméa ont généralement été causés par des équipements Wifi situés dans un rayon de 3 km autour du radar situé au Faubourg-Blanchot comme l'illustre la carte ci dessous.

Carte1ok Retenue
Zone dans laquelle un équipement wifi a pu brouiller le radar Météo-France par le passé



Réglementation

   Les trois radars météorologiques de Nouvelle-Calédonie sont des installations opérées conformément au Tableau national de répartition des bandes de fréquences (TNRBF) et bénéficient donc d'un droit d'utilisation de la fréquence 5.625 GHz ainsi que d'un droit à la protection contre les brouillages préjudiciables.
   Le Code des Postes et Télécommunications (CPT) à l'article 231 et l'Arrêté 2013-711/GNC autorisent l'utilisation de la gamme de fréquence 5 GHz par les réseaux Wifi répondant aux exigences techniques de la norme ETSI 301 893 en vigueur (en savoir plus) et précisent que leur utilisation "ne doit pas occasionner de gênes à d’autres utilisateurs autorisés", tels que les radars météorologiques.


   Le CPT (articles 261-2bis, 261-3 et 261-4) prévoit des sanctions pour les auteurs de telles infractions :
"Article 261 – 2 bis. – Perturbation et utilisation d’équipements radioélectriques
Est puni de 6 mois d’emprisonnement et d’une amende de 3,5 MFCFP :
Le fait de perturber les émissions hertziennes d’un service autorisé en utilisant une fréquence ou un équipement ou une installation radioélectrique dans des conditions non conformes aux articles 231-1, 243 ou 252-1;
Le fait d’utiliser une fréquence, un équipement ou une installation radioélectrique dans des conditions non conformes aux articles 231-1,231-2, 243 ou 252-1.

Articles 261 – 3. – Récidives
En cas de récidive, les peines […] pourront être portées au double.
Articles 261 – 3. – Confiscation
En cas de condamnation […] la juridiction pourra prononcer la confiscation des matériels […] ou en ordonner la destruction […].”

L'Agence nationale des fréquences (ANFR) instruit les plaintes en brouillage pour identifier les équipements responsables des interférences subies par les installations radioélectriques dûment autorisées.

Que faire pour ne pas risquer de brouiller un radar météo ?

A l'achat du matériel :

  • vérifier la conformité avec la dernière version en vigueur de la norme EN 301 893. A partir du 1er janvier 2017, une conformité avec la version 1.8.1 est exigée pour toute importation ;
  • privilégier des marques reconnues pour la qualité de leurs matériels ;
  • si vous importez votre matériel, demander à l'ANFR une autorisation administrative d'importation (AAI) : ici.

A l'installation :

  • configurer l'équipement en mode "FR" pour éviter une désactivation du DFS (a priori possible uniquement pour les matériels non récents).
  • n'augmentez pas inutilement la puissance d'émission de votre équipement : vous n'aurez pas plus de débit, mais vous risquez davantage de géner vos voisins.


En cas de doute, consulter les images radars disponibles en temps réel sur meteo.nc pour vérifier l'absence de brouillage.

Cette page est co-élaborée avec l'ANFR.
